HCT-YHDISTELMIIN JA RASKAISIIN AJONEUVOYHDISTELMIIN

Täydellinen ratkaisu perävaunun runkoon


Tuotenro

Ota meihin yhteyttä
Yhä useampia puoliperävaunuja käytetään HCT-yhdistelmissä, joissa puoliperävaunun taakse kytketään toinen perävaunu. Nämä perävaunut eivät kuitenkaan ole välttämättä suunniteltu kestämään kytkennän aiheuttamia suuria kuormituksia. Kun kytkentäratkaisu otetaan huomioon jo perävaunun suunnitteluvaiheessa, asennus voidaan integroida runkoon. Näin saadaan kestävä ja joustava ratkaisu, joka voidaan mitoittaa täyttämään UN-säännön nro 55 vaatimukset sekä rungon jäykkyyttä ja lujuutta koskevat vaatimukset.

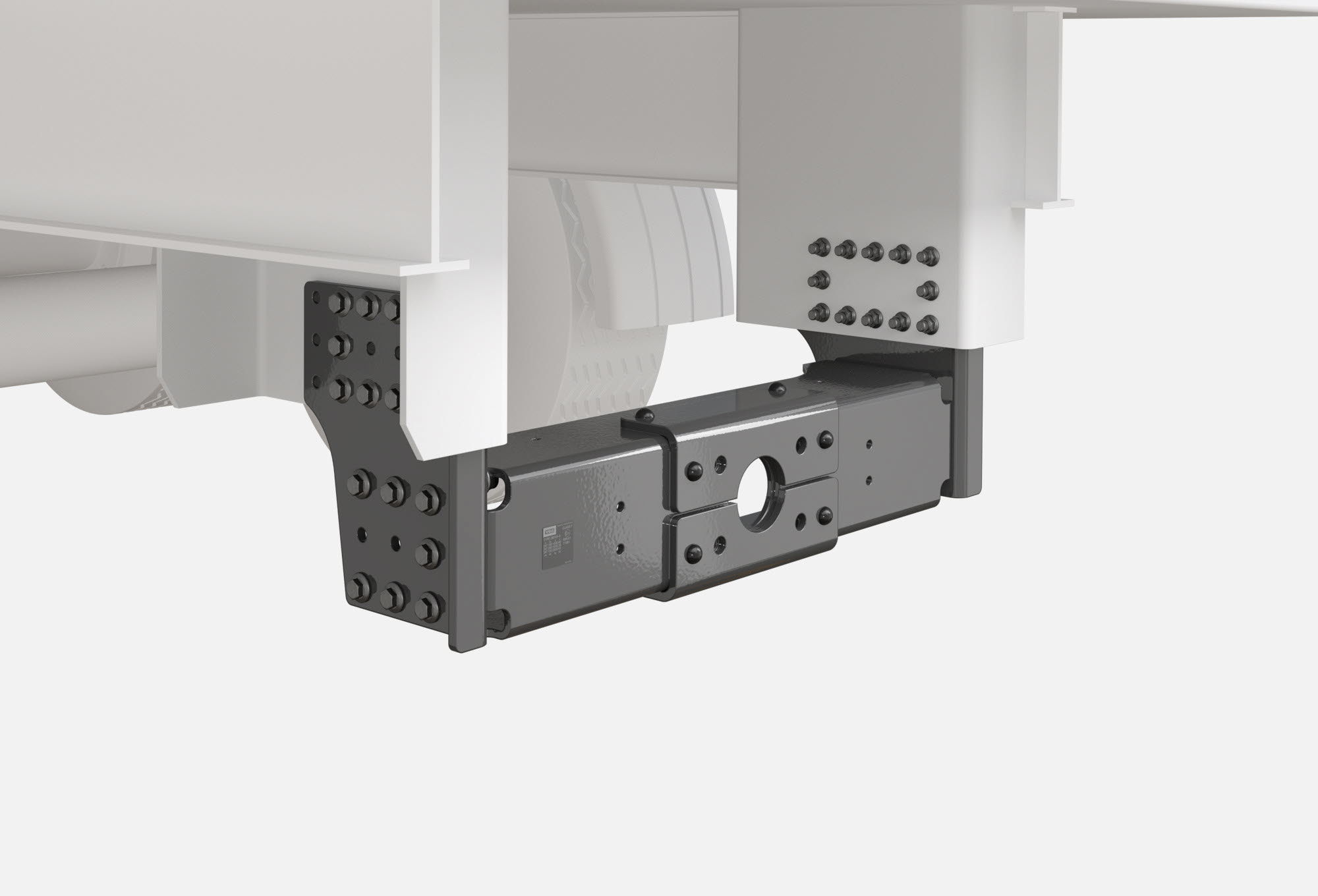

Semitrailer with boxes_w, DB75V-2, EDH-3_inzoomad_2000x1360

Kun alustaan varataan tarkoitukseen soveltuva asennustila, voidaan käyttää VBG:n kuorma-autoihin suunniteltuja standardi vetopalkkeja ja sivulevyjä. Samalla voidaan asentaa VBG:n R58.03-vaatimusten mukainen alleajosuoja. Näin perävaunuun saadaan hyvin suunniteltu kokonaisratkaisu, joka perustuu VBG:n hyväksi todettuihin komponentteihin.



Ajoneuvoyhdistelmät ja kuormitukset vaihtelevat markkina-alueittain tavallisista HCT-yhdistelmistä pidempiin ja raskaampiin yhdistelmiin, kuten esimerkiksi Suomessa käytettäviin ajoneuvoyhdistelmiin.

VBG Performance Value Calculator -laskurin avulla voit määrittää, kumpi vetopalkki sopii ajoneuvoyhdistelmääsi: DB 75V-2 vai DB 75V-3.

Lue lisää vetopalkeista ja sivulevyistä

Ratkaisun integroinnin edut suunnitteluvaiheesta alkaen

  • Kytkentävoimat vastaanottaa niitä varten mitoitettu runkorakenne.
  • Vetopalkkia ei tarvitse kiinnittää lattiaan, koriin tai muihin osiin, joita ei ole suunniteltu kestämään näitä kuormituksia.
  • Leveys, korkeus ja kytkimen sijainti voidaan sovittaa joustavasti perävaunun rakenteeseen.
  • VBG:n alleajosuoja voidaan integroida osaksi ratkaisua.
  • VBG:n standardituotteet helpottavat varaosien hallintaa ja mahdollistavat tuttujen asennusmenetelmien käytön.
  • Standardoitu kiinnitys
  • Nopea ja helppo asentaa
  • Voidaan toimittaa valmiiksi asennettuna

Näin se toimii

1. Valmistele runko
Perävaunun valmistaja tekee rungon takaosaan asennustilan VBG:n rajapintavaatimusten mukaisesti.

2. Asenna vetopalkki
VBG-vetopalkki asennetaan sivulevyjen ja tarvittaessa välilevyjen avulla. Kummallakin puolella saa käyttää enintään kahta välilevyä, joiden yhteenlaskettu paksuus on enintään 20 mm.

3. Asenna vetokytkin ja lisävarusteet
Vetokytkin ja lisävarusteet, kuten sähkö- ja ilmaliitäntöjen kannattimet, asennetaan vetopalkkiin. Komponentit voidaan toimittaa myös valmiiksi vetopalkkiin asennettuina.



Täydellinen ratkaisu perävaunun runkoon

Runkoon integroidulla VBG-ratkaisulla perävaunun valmistaja saa enemmän kuin pelkän vetopalkin. Kytkentälaitteet, runkokomponentit ja alleajosuoja voidaan yhdistää harkituksi kokonaisratkaisuksi, joka on sovitettu perävaunun rakenteeseen ja käyttötarkoitukseen.



Ratkaisun edut:

✓ HCT-yhdistelmiin ja raskaisiin ajoneuvoyhdistelmiin kehitetty ratkaisu
✓ Pienempi tuotekehitysriski hyväksi havaittujen VBG-komponenttien ansiosta
✓ Tehokkaampi ja helpompi asennus
✓ Joustavuutta erilaisiin perävaunurakenteisiin
✓ Varaosat ja huolto helposti saatavilla
✓ Mahdollisuus integroida alleajosuoja
✓ Asiaankuuluvien UN R55- ja UN R58.03 -vaatimusten mukainen järjestelmäratkaisu

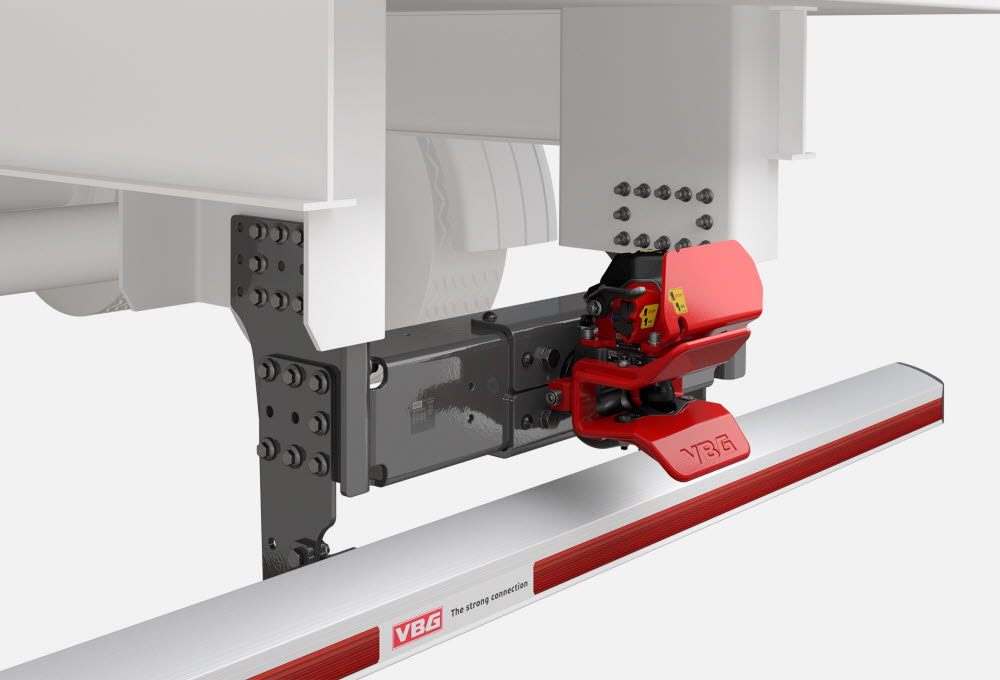

Semitrailer with boxes_w, coupling and underrun protection_inzoomad_2000x1360

Yhdistä VBG:n alleajosuojaan

Runkoon integroidun ratkaisun lisäetuna on mahdollisuus käyttää VBG:n R58.03-vaatimusten mukaista alleajosuojavalikoimaa, esimerkiksi UHAP 180 -mallia. Näin vetopalkki, vetokytkin ja alleajosuoja voidaan yhdistää harkituksi kokonaisratkaisuksi.

Kun sekä kytkentäratkaisu että alleajosuoja otetaan huomioon jo perävaunun rungon suunnitteluvaiheessa, VBG:n standardivalikoiman komponenteilla toteutettavalle tehokkaalle asennukselle luodaan hyvät edellytykset.

Lue lisää alleajosuojista

CMS Trailer vai runkoon integroitu ratkaisu?


  CMS Trailer Runkoon integroitu
Asennus Asennetaan perävaunun I-palkkeihin Asennetaan runkoon valmisteltuun asennustilaan
Rajapinta VBG:n valmiiksi ratkaisuksi suunnittelema Perävaunun valmistaja suunnittelee VBG:n tuella
Joustavuus Kiinteät vaihtoehdot: neljä runkoleveyttä, GC 290 tai 450 mm Sovitetaan perävaunun rakenteeseen
Alleajosuoja Sovitetaan olemassa olevaan perävaunurakenteeseen Voidaan integroida VBG:n alleajosuoja, esimerkiksi UHAP 180 -malli
Toimitus Itse asennettava sarja tai tehdasasennus Standardi vetopalkki, sivulevyt, alleajosuoja ja lisävarusteet
Soveltuu parhaiten Olemassa oleviin perävaunurakenteisiin Uusiin rakenteisiin ja sarjatuotantoon



Suunnitteletko runkoon integroitua ratkaisua?

Ota yhteyttä VBG Technical Support -palveluun saadaksesi neuvoja. Autamme vetopalkin rajapinnan suunnittelussa ja selvitämme, mitä vaatimuksia on huomioitava, kun ratkaisu integroidaan perävaunun rakenteeseen.

Tarvitsen teknistä tukea
